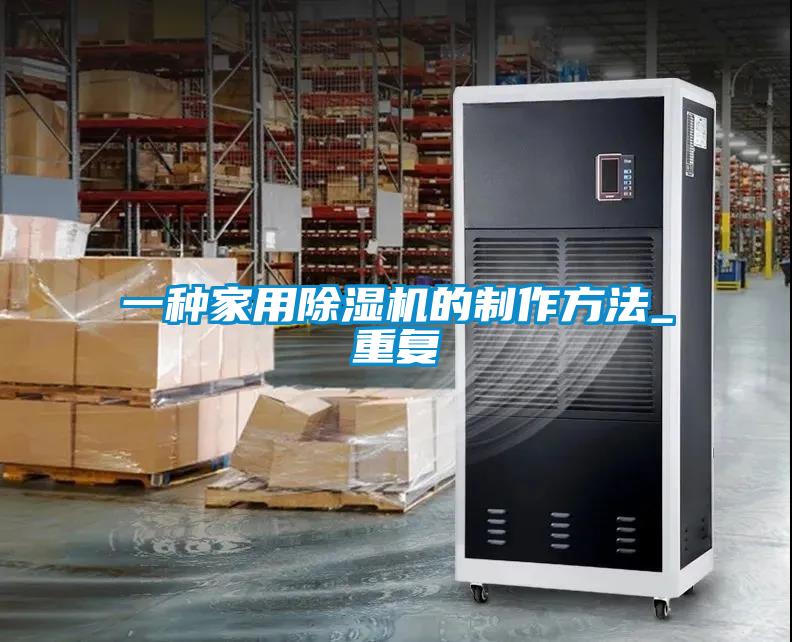

一种家用除湿机的制作方法_重复

一种家用除湿机的制作方法_重复

　　1.本实用新型涉及空气调节技术领域，尤其涉及一种家用除湿机。背景技术：2.目前，现有的家用除湿机功能单一，只有恒温除湿功能，在较低温环境下运行时，需要额外工况辅热，才能正常使用，室内温湿度适宜或达到适宜温度缓慢。技术实现要素：3.本实用新型目的在于，提供一种家用除湿机，能够有效提高机组的出风温度，可靠保障机组在低温环境下运行时实现高效舒适除湿，使得室内快速达到用户需求温度，用户体验良好。4.本实用新型实施例提供一种家用除湿机，包括除湿机主体，所述除湿机主体上开设有进风口和出风口，所述除湿机主体内形成有压缩机腔和风腔；所述家用除湿机还包括设置于所述压缩机腔内的压缩机，以及设置于所述风腔内的贯流扇叶、贯流风机、蒸发器、冷凝器和辅热装置；5.所述贯流扇叶、所述蒸发器、所述冷凝器和所述辅热装置依次沿所述进风口至所述出风口的气流流通方向设置，所述贯流扇叶与所述贯流风机连接，所述蒸发器的出口与所述压缩机的进口连接，所述冷凝器的进口与所述压缩机的出口连接，所述蒸发器用于对所述风腔内的空气进行除湿，所述冷凝器用于对除湿后的空气进行加热，所述辅热装置用于对加热后的空气进行辅助加热。6.在某一个实施例中，所述家用除湿机还包括出风格栅组件，所述辅热装置包括pct电加热器组件；所述出风格栅组件设置在所述除湿机主体的所述出风口处，所述pct电加热器组件设置在所述风腔内并与所述出风格栅组件相对设置。7.在某一个实施例中，所述pct电加热器组件包括pct电加热器、电加热安装支架和电加热侧盖板；所述电加热安装支架设置于所述除湿机主体上，所述pct电加热器设置于所述电加热安装支架上并与所述出风格栅组件相对设置，所述电加热侧盖板呈帽状并覆盖于所述pct电加热器的接线端口上。8.在某一个实施例中，所述辅热装置还包括电加热器保护器组件，所述电加热器保护器组件设置于所述电加热安装支架上，并用于对所述pct电加热器进行过热保护。9.在某一个实施例中，所述电加热器保护器组件包括保护器盖板组件、机械复位保护器和自动复位热保护器；所述保护器盖板组件安装于所述电加热安装支架上，所述机械复位保护器和所述自动复位热保护器分别安装于所述保护器盖板组件上，并均用于对所述pct电加热器进行过热保护。10.在某一个实施例中，所述家用除湿机还包括出风格栅组件，所述辅热装置还包括表冷器，所述表冷器与所述冷凝器一体成型，所述表冷器和所述冷凝器均与所述出风格栅组件相对设置。11.在某一个实施例中，所述冷凝器包括本体，所述冷凝器的氟路管道及所述表冷器的换热管均设置在所述本体内，所述氟路管道的氟路输入端和氟路输出端分别与所述蒸发器的出口和入口连接，所述换热管的热水输入端和热水输出端分别与外部水源的供水管和回水管连接。12.在某一个实施例中，所述冷凝器流通有r32制冷剂。13.在某一个实施例中，所述除湿机主体包括安装固定板、第一侧板、第二侧板和玻璃面板，所述玻璃面板设置于所述安装固定板上，所述安装固定板、所述第一侧板和所述第二侧板以内扣的方式与所述玻璃面板闭合。14.在某一个实施例中，所述家用除湿机还包括导流板组件，所述导流板组件包括第一导流板和第二导流板，所述第一导流板和所述第二导流板沿所述气流流通方向设置于所述贯流扇叶与所述蒸发器之间。15.本实用新型实施例的家用除湿机，通过在机组的出风侧增加辅热装置，有效提高机组的出风温度，可靠保障机组在低温环境下运行时实现高效舒适除湿，使得室内快速达到用户需求温度，用户体验良好。附图说明16.为了更清楚地说明本实用新型的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。17.图1是本实用新型某一实施例提供的家用除湿机的结构示意图；18.图2是本实用新型某一实施例提供的家用除湿机的结构示意图；19.图3是本实用新型某一实施例提供的家用除湿机的结构示意图；20.图4是本实用新型某一实施例提供的辅热装置的结构示意图；21.图5是本实用新型某一实施例提供的辅热装置的结构示意图；22.图6是本实用新型某一实施例提供的电加热侧盖板的结构示意图；23.图7是本实用新型某一实施例提供的电加热器保护器组件的结构示意图；24.图8是本实用新型另一实施例提供的家用除湿机的结构示意图；25.图9是本实用新型某一实施例提供的冷凝器与表冷器一体成型的结构示意图。具体实施方式26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。27.应当理解，文中所使用的步骤编号仅是为了方便描述，不对作为对步骤执行先后顺序的限定。28.应当理解，在本实用新型说明书中所使用的术语仅仅是出于描述特定实施例的目的而并不意在限制本实用新型。如在本实用新型说明书和所附权利要求书中所使用的那样，除非上下文清楚地指明其它情况，否则单数形式的“一”、“一个”及“该”意在包括复数形式。29.术语“包括”和“包含”指示所描述特征、整体、步骤、操作、元素和/或组件的存在，但并不排除一个或多个其它特征、整体、步骤、操作、元素、组件和/或其集合的存在或添加。30.术语“和/或”是指相关联列出的项中的一个或多个的任何组合以及所有可能组合，并且包括这些组合。31.请参阅图1，本实用新型实施例提供一种家用除湿机100，包括除湿机主体10，除湿机主体10上开设有进风口11和出风口12，除湿机主体10内形成有压缩机腔13和风腔14。家用除湿机100还包括设置于压缩机腔13内的压缩机20，以及设置于风腔14内的贯流扇叶30、贯流风机40、蒸发器50、冷凝器60和辅热装置70。贯流扇叶30、蒸发器50、冷凝器60和辅热装置70依次沿进风口11至出风口12的气流流通方向设置，贯流扇叶30与贯流风机40连接，蒸发器50的出口与压缩机20的进口连接，冷凝器60的进口与压缩机20的出口连接，蒸发器50用于对风腔14内的空气进行除湿，冷凝器60用于对除湿后的空气进行加热，辅热装置70用于对加热后的空气进行辅助加热。32.在本实施例中，家用除湿机100(以下简称为机组)的内部分为左右两腔结构，左侧为压缩机腔13，右侧为风腔14。压缩机20设置于压缩机腔13内，贯流扇叶30、贯流风机40、蒸发器50、冷凝器60和辅热装置70均设置于风腔14内。具体地，贯流扇叶30和贯流风机40用于将机组外部的空气抽入至风腔14内，蒸发器50用于对风腔14内的空气进行除湿，冷凝器60用于对除湿后的空气进行加热，辅热装置70用于对加热后的空气进行辅助加热。33.在运行过程中，风腔14中的风从机组底部的进风口11吸入贯流风机40，贯流风机40吹出后经过蒸发器50进行除湿，再经过冷凝器60进行加热，加热后的空气再由辅热装置70辅助加热，最后从顶部的出风口12吹出，为室内提供舒适温度低湿度的空气。34.此外，冷凝器60的后侧(即机组的出风侧)设有辅热装置70，在低温环境除湿时，开启辅热装置70以保证室内温度适宜。在一个实施例中，家用除湿机100还包括控制系统，控制系统分别与贯流扇叶30、贯流风机40、蒸发器50、冷凝器60和辅热装置70电连接。辅热装置70采用智能回风温度控制模式，当回风温度低于程序设定值t1，机组开启辅热装置70，在机组恒温除湿基础上，加快室内温度达到适宜目标温度t2；在除湿的基础上同时保证了室内舒适度；当达到目标温度，控制系统主动关闭辅热装置70，机组处于恒温除湿状态，保证室内温湿度合适的同时，起到节能效果。35.本实用新型实施例的家用除湿机100，通过在机组的出风侧增加辅热装置70，有效提高机组的出风温度，可靠保障机组在低温环境下运行时实现高效舒适除湿，使得室内快速达到用户需求温度，用户体验良好。36.请参阅图2和图3，在某一个实施例中，家用除湿机100还包括出风格栅组件80，辅热装置70包括pct电加热器组件71。出风格栅组件80设置在除湿机主体10的出风口12处，pct电加热器组件71设置在风腔14内并与出风格栅组件80相对设置。37.在本实施例中，出风格栅组件80设置在出风口12处，并用于限定出风的方向，以使出风舒适。pct电加热器组件71与出风格栅组件80相对设置，并用于对冷凝器60加热后的空气进行辅助加热。38.其中，pct电加热器组件71中的pct电加热器是以tio2(二氧化钛)、baco3(碳酸钡bai)、pb3o4(四氧化三铅)经陶瓷制造加工工艺，制成zhibatio3系陶瓷半导化后的陶瓷，可获得正温度系数(ptc)特性。陶瓷加热片有热阻小、换热效率高的优点，是一种自动恒温、省电的电加热器。它的一大突出特点在于安全性能上，任何应用情况下均不会产生如电热管类加热器的表面“发红”现象，从而引起烫伤，火灾等安全隐患。因此，本实施例采用pct电加热器组件71作为辅热装置70，更加安全可靠。39.请参阅图2至图6，在某一个实施例中，pct电加热器组件71包括pct电加热器711、电加热安装支架712和电加热侧盖板713。电加热安装支架712设置于除湿机主体10上，pct电加热器711设置于电加热安装支架712上并与出风格栅组件80相对设置，电加热侧盖板713呈帽状(如图6所示)并覆盖于pct电加热器711的接线端口上。40.在本实施例中，如图3所示，pct电加热器711安装在电加热安装支架712上，电加热安装支架712安装在除湿机主体10上，以使pct电加热器711固定在除湿机主体10上。其中，安装的方式包括但不限于螺钉连接、卡扣连接、焊接等。41.此外，当机组为泳池旁边使用时，两边盖板安装防出风口12容易出现溅水触碰到pct电加热器711的接线端，导致漏电事故。本实施例对pct电加热器711进行防水处理，在pct电加热器711的两侧设有电加热侧盖板713，帽状的电加热侧盖板713覆盖在pct电加热器711的接线端口上，可有效防止出风口12出现溅水触碰到pct电加热器711左右两端的接线端，引发漏电事故。42.请参阅图3至图5，在某一个实施例中，辅热装置70还包括电加热器保护器组件72，电加热器保护器组件72设置于电加热安装支架712上，并用于对pct电加热器711进行过热保护。43.在本实施例中，pct电加热器711的中部靠近机组的内侧设有电加热器保护器组件72。在pct电加热器711运行时，电加热器保护器组件72对pct电加热器711进行过热保护。具体地，当电加热出现故障升温导致pct电加热器711温度超过预设温度(例如85℃)时，电加热器保护器组件72对机组运行进行切断停机处理，使机组使用出风表面不能出现超过预设表面温度(例如60℃)的问题，以免出现烫伤，且有效防止电加热出现异常一直干烧引起机组冷媒爆炸的可能。44.请参阅图4和图7，在某一个实施例中，电加热器保护器组件72包括保护器盖板组件721、机械复位保护器722和自动复位热保护器723。保护器盖板组件721安装于电加热安装支架712上，机械复位保护器722和自动复位热保护器723分别安装于保护器盖板组件721上，并均用于对pct电加热器711进行过热保护。45.在本实施例中，保护器盖板组件721与电加热安装支架712安装固定。机械复位保护器722和自动复位热保护器723分别安装于保护器盖板组件721上。ptc电加热器器711采用自动复位和机械复位的双重保护，当电加热出现故障升温导致电加热体温度超过预设温度(例如85℃)时，双重保护器对机组运行进行切断停机处理，使机组使用出风表面不能出现超过预设表面温度(例如60℃)的问题，以免出现烫伤，且有效防止电加热出现异常一直干烧引起机组冷媒爆炸的可能。46.请参阅图2和图8，在某一个实施例中，家用除湿机100还包括出风格栅组件80，辅热装置70还包括表冷器73，表冷器73与冷凝器60一体成型，表冷器73和冷凝器60均与出风格栅组件80相对设置。47.本实施例增加辅热装置70的另一种实现方式：pct电加热器711可用表冷器73加热替代，且表冷器73与冷凝器60进行一体化设计，风腔14中的风从机组底部的进风口11吸入贯流风机40，贯流风机40吹出后经过蒸发器50进行除湿，再经过冷凝器60和表冷器73共同辅助加热除湿，最后从顶部的出风口12吹出，为室内提供舒适温度低湿度的空气。48.请参阅图9，在某一个实施例中，冷凝器60包括本体61，冷凝器60的氟路管道62及表冷器73的换热管731均设置在本体61内，氟路管道62的氟路输入端63和氟路输出端64分别与蒸发器50的出口和入口连接，换热管731的热水输入端732和热水输出端733分别与外部水源的供水管和回水管连接。49.在本实施例中，将表冷器73的换热管731中通以热水以进行除湿后回风的加热，实现表冷器73的加热温度安全可控。50.在某一个实施例中，冷凝器60流通有r32制冷剂。51.现有的泳池除湿机制冷剂多为r407c和r410a。其中，r407c的除湿机产品，制冷剂为混合雪种，能力、能效低；现阶段基本慢慢被市场所淘汰使用。r410a的除湿机产品，制冷剂相比r407c有一定能力和能效较高的优势，但是r410a雪种为高温室效应(gwp为1730)雪种，对环境温室效应有一定的影响；随之环保意识的加强，现在欧洲市场逐渐对这两款类型的产品淘汰或者需缴纳高额的环保购置税。52.本实施例通过采用r32高环保冷媒，有效提高机组能力20％，能效高10％。53.请参阅图2和图3，在某一个实施例中，除湿机主体10包括安装固定板(图未示)、第一侧板15、第二侧板16和玻璃面板17，玻璃面板17设置于安装固定板上，安装固定板、第一侧板15和第二侧板16以内扣的方式与玻璃面板17闭合。54.传统家用除湿机外观结构多为钣金设计并采用螺钉进行装配，外观不美观，缺少识别特性。55.在本实施例中，机组的前面板采用玻璃面板17设计，玻璃面板17通过胶水贴合在机组安装固定板上，安装固定板及机组左右两侧的第一侧板15和第二侧板16均设计为内扣合固定方式，整体外观看不到明显的螺钉，使得机组外观高档、美观。56.其中，安装固定板为三折弯板设计，具有一定厚度，例如1cm?1.2cm的小结构。当玻璃面板17贴合至安装固定板后，安装固定板以内折的形式与机组内部固定，例如上折部分与机组内部的顶部固定，下折部分则与机组内部的底部固定，固定的方式包括但不限于螺钉固定，从而实现安装固定板与机组左右两侧的第一侧板15和第二侧板16内扣合固定。57.请参阅图2，在某一个实施例中，玻璃面板17上开设有线控孔18，以便控制系统对机组内的各个部件进行控制。58.请参阅图1，在某一个实施例中，家用除湿机100还包括导流板组件90，导流板组件90包括第一导流板91和第二导流板92，第一导流板91和第二导流板92沿气流流通方向设置于贯流扇叶30与蒸发器50之间。59.在本实施例中，风腔14中的风从底部进风口11吸入贯流风机40，贯流风机40吹出后分别经过第一导流板91和第二导流板92导流到蒸发器50进行除湿，再经过冷凝器60进行加热，加热后的空气再由辅热装置70辅助加热，最后从顶部的出风口12吹出，为室内提供舒适温度低湿度的空气。60.以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
